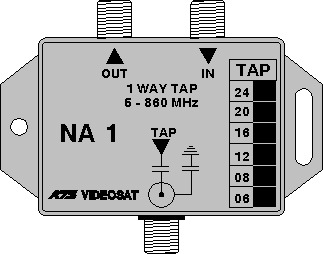

Абонатен насочен отклонител с едно галванично изолирано отклонение NA1
| TAP [dB] | IN-OUT [dB] | IN-TAP [dB] | OUT-TAP [dB] |
|---|---|---|---|
| 06 | <2.5 | 6±0.5 | >25 |
| 08 | <1.5 | 8±0.5 | >30 |
| 12 | <1 | 12±1 | >35 |
| 16 | <1 | 16±1 | >35 |
| 20 | <1 | 20±1.5 | >40 |
| 24 | <1 | 24±1.5 | >40 |

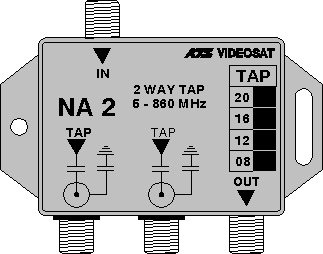

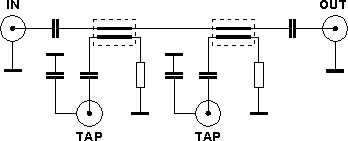

Абонатен насочен отклонител с две галванично изолирани отклонения NA2
| TAP [dB] | IN-OUT [dB] | IN-TAP [dB] | OUT-TAP [dB] |
|---|---|---|---|
| 08 | <3.5 | 8±0.5 | >25 |
| 12 | <2.5 | 12±1 | >35 |
| 16 | <1.5 | 16±1 | >35 |
| 20 | <1.5 | 20±1.5 | >40 |

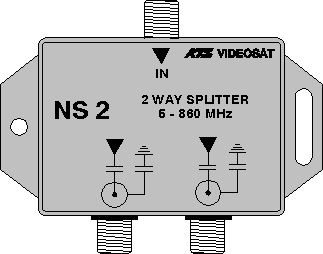

Сплитер с два галванично изолирани изхода NS2
- Затихване < 3.5 dB
- Развръзка > 22 dB
Сплитер с три галванично изолирани изхода NS3
- Затихване < 5.7 dB
- Развръзка > 22 dB

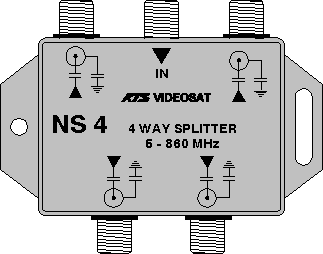

Сплитер с четири галванично изолирани изхода NS4
- Затихване < 7.5 dB
- Развръзка > 22 dB

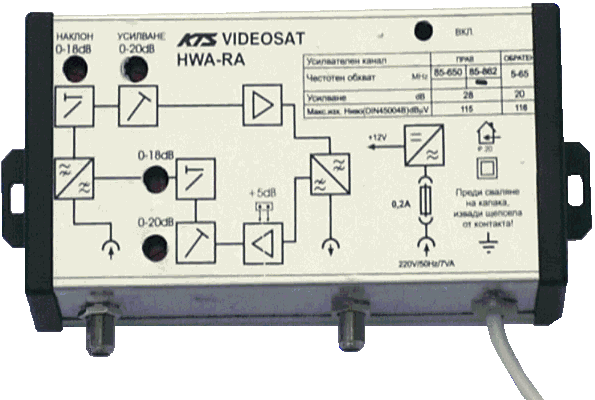

АБОНАТНИ УСИЛВАТЕЛИ
СЕРИЯ HWA
- Разширен честотен диапазон
- Вграден плавен честотен коректор и регулатор на усилването
- Компактна конструкция
- Удобен монтаж
- Вградена защита срещу повреди, причинени от токови удари и високи пикови напрежения във входа и изхода
- Захранване от електрическата мрежа или по коаксиалния кабел
- Коаксиални съединители 3/8"
ХАРАКТЕРНИ ОСОБЕНОСТИ:
| HWA | |||
| HWA-RP | |||
| HWA-AP | |||
| HWAD | |||
| HWAD-RP | |||
| HWAD-AP |
| Честотен обхват | |||
| Усилване | |||
| Неравномерност | |||
| Максимално изходно ниво при кросмодулационно
отстояние KMA= -60dB (DIN 45004 B) |
|||
| Шумов коефициент | |||
| Затихване на отразения сигнал | (40 MHz/-1.5 dB/oct.) |
||
| Регулиране на усилването | |||
| Регулиране на честотната корекция | |||
| Входен / изходен импеданс | |||
| Захранващо напрежение | за HWA (от мрежата) | ||
| за HWAD (по линията) | 20 ÷ 65 V / 50 ÷ 60 Hz синусоидална или правоъгълна форма |
||
| Консумирана мощност | |||
| Работен температурен диапазон | |||
| Степен на защита | |||
| Габаритни размери (L x W x H) | |||
| Маса | |||
МОДУЛ "АКТИВЕН ОБРАТЕН КАНАЛ"
ЗА УСИЛВАТЕЛИ ОТ СЕРИЯТА "NWA"
ARP-21
ПРЕДНАЗНАЧЕНИЕ:
Да усилва сигналите в лентата от 5 до 30 (или 65) MHz при изграждане на кабелни разпределителни мрежи с обратен канал.Монтира се в усилватели от серията NWA. Произвежда се в два варианта: ARP-21(24) - за магистралните усилватели тип NWA-M и NWA-P и ARP-21(12) - за абонатни усилватели тип NWA-S.
ГЛАВНА СТАНЦИЯ ЗА КАБЕЛНА ТЕЛЕВИЗИЯ
КОМПАКТЕН КЛАС
KTS - S3
Модули за Главната Станция:
- Модули със свободно пренастройваема изходна честота
- AVM - S3 - Телевизионен модулатор със стерео звук
- AVM - M3 - Телевизионен модулатор с моно звук
- SDM - M3 - Аналогов сателитен приемник и модулатор с моно звук
- TVC - S3 - Телевизионен канален преобразувател за наземни телевизионни сигнали
- Модули с фиксирана изходна честота
- AVM - S4 - Телевизионен модулатор със стерео звук
- AVM - M4 - Телевизионен модулатор с моно звук
- SDM - M4 - Аналогов сателитен приемник и модулатор с моно звук
- TVC - S4 - Телевизионен канален преобразувател за наземни телевизионни сигнали
- Модули за захранване и управление
ПРЕДНАЗНАЧЕНИЕ:
Главната станция за кабелна телевизия KTS-S3 е компактна система за приемане и преобразуване на телевизионни сигнали. Използва се за изграждане на системи за колективно телевизионно приемане в хотели, хотелски комплекси, населени места или жилищни райони.
Тя предоставя следните функционални възможности:
- приемане на сателитни телевизионни и радио програми;
- приемане на телевизионни програми от местни предаватели;
- възможност за включване към местно телевизионно студио (видеосмесителни пултове, декодери).
Главната станция е изградена от компактни
модули с унифицирани габарити и присъединителни размери. Модулите се
монтират на специално пригодени за целта рамки, които могат да се
поставят на стена или в стандартен 19 инчов шкаф (6RU x 160 mm).
Закрепването на модула към рамката става с един единствен винт без
помощта на инструменти. Закрепването към рамката осигурява на
модулите и контакт със захранващите и управляващите шини, монтирани
на нея.
Всеки модул осигурява излъчването на един телевизионен канал.
Всички модули от серия 3 са със свободно пренастройваема изходна
честота в целия телевизионен обхват от 46 до 880 MHz, а модулите от
серия 4 са с фиксирана изходна честота в обхвата от 46 до 370 MHz и
могат да бъдат разсройвани от потребителя със стъпка 250 KHz до
±1 MHz. Освен модули на всяка рамка се монтира и по един захранващ
източник, като на една от рамките захранващият източник трябва да е
от тип PCA-3 с управляващ блок и изходен усилвател, а
на останалите – тип PSU-3. На рамката на която
захранващият източник е тип PCA-3 могат да се монтират
до 8 модула, а на рамките със захранващ източник тип PSU-3
– до 10 модула. Захранващите блокове, а чрез тях и всички модули,
които те захранват се свързват по между си със стандартен 4 жилен
телефонен кабел и съединители тип RJ11 (4/6), така че всички модули
се управляват от общия управляващ блок, вкраден в блока тип PCA-3.
Всеки модул помни своите настройки и работни режими и при включване
ги установява сам, без помощта на управляващия блок, което повишава
надеждността на системата. Освен от командния блок, модулите могат
да се управляват и от компютър, което позволява както лесното
управление на станцията, така и включването и в интегрирана система
за управление, следене и регулиране на параметрите.
Главната станция компактен клас се характеризира с високо
качество, надеждност и стабилност на параметрите.
